冷卷圆柱螺旋拉伸弹簧技术条件(二)

发布时间：2010/6/21

表2  α值



















精度等级1







1







2







3







α







0.10







0.15







0.20













表3  β值



















精度等级







1







2







3







β







0.05







0.10







0.15

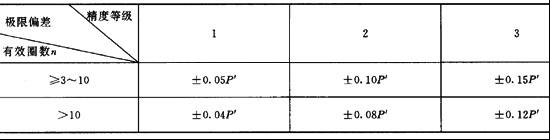

4．3．2．2  弹簧刚度P′的极限偏差，按表4规定。

表4            N／mm



4．3．2．3  弹簧特性的极限偏差，根据供需双方协定可以不对称使用，其公差值不变。







4．4  尺寸及极限偏差

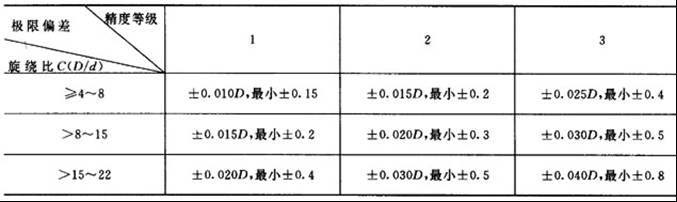

4．4．1  弹簧外径的极限偏差按表5的规定(弹簧的外径为D2，中径为D，内径为D1)。




















表5         mm
