冷卷圆柱螺旋拉伸弹簧技术条件(一)

发布时间:2010-6-21

冷卷圆柱螺旋拉伸弹簧技术条件







GB 1239.1-89







中华人民共和国机械电子工业部1989-03-02批准    1990-01-01实施













1  主题内容与适用范围







    本标准规定了普通冷卷圆截面圆柱螺旋拉伸弹簧的技术要求、试验方法及检验规则。







    本标准适用于冷卷圆截面圆柱螺旋拉伸弹簧(以下简称弹簧),弹簧材料的截面直径大于或等于0.5 mm。







    本标准不适用于特殊性能的弹簧。













2  引用标准







    GB 1239.5  圆柱螺旋弹簧抽样检查







    GB 1805弹簧术语







    GB 2271  阀门用油淬火-回火铬钒合金弹簧钢丝







    GB 3123  硅青铜线







    GB 3124  锡青铜线







    GB 3134  铍青铜线







    GB 4357  炭素弹簧钢丝







    GB 4358  琴钢丝







    GB 4359  阀门用油淬火-回火碳素弹簧钢丝







    GB 4360  油淬火-回火碳素弹簧钢丝







    GB 4361  油淬火-回火硅锰合金弹簧钢丝







    GB 4362  阀门用油淬火-回火铬硅合金弹簧钢丝







    GB 4459.4  机械制图  弹簧画法







    YB(T)11  弹簧用不锈钢丝













3  产品分类







    弹簧的结构型式分类见表1。

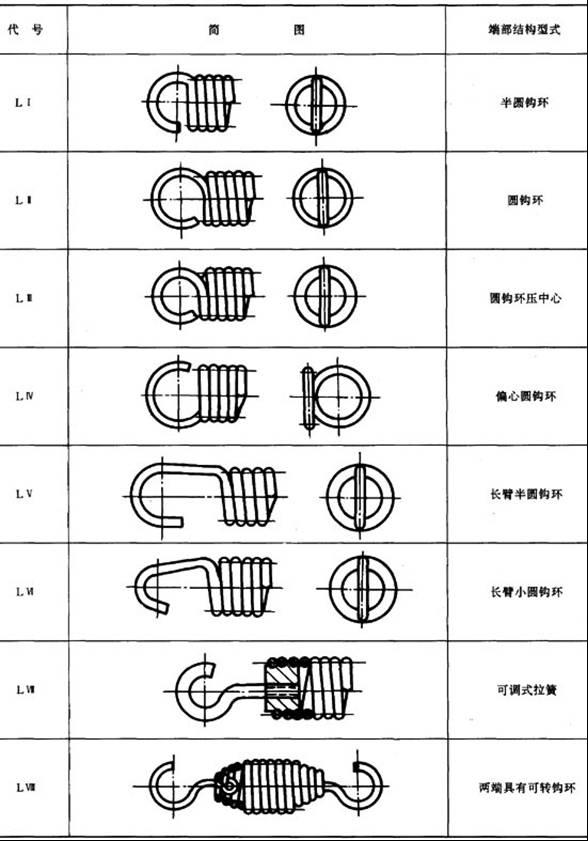

表1

注:弹簧结构型式推荐采用半圆钩环、圆钩环、圆钩环压中心型。













4  技术要求







4.1  产品应符合本标准的要求,并按经规定程序批准的产品图样及技术文件制造。







4.2  极限偏差的等级







    弹簧特性与尺寸的极限偏差分为1、2、3三个等级,各项目的等级应根据使用需要分别独立选定。







4.3  弹簧特性及极限偏差







4.3.1  弹簧特性







    弹簧特性应符合4.3.1.1条的规定,特殊需要时,还应符合4.3.1.2条的规定。







4.3.1.1  在指定长度的负荷下,弹簧变形量应在试验负荷下变形量的20%~80%之间。







    弹簧要求1级精度时,指定长度负荷下的变形量应在4mm以上。







    试验负荷Ps:测定弹簧特性时,以弹簧上允许承载的最大负荷作为试验负荷。







    试验应力τs:测定弹簧特性时,以弹簧上允许承载的最大应力作为试验应力。







4.3.1.2  弹簧刚度,在特殊需要时采用,其变形量应在试验负荷下变形量的30%~70%之间。







4.3.2  弹簧特性的极限偏差







4.3.2.1  有效圈数大于3的弹簧,其指定长度时的负荷极限偏差按以下的规定。







    ±[(初拉力×α)+(指定长度时负荷—初拉力)×β]







     α(初拉力的极限偏差)和β(与变形量对应的负荷偏差)分别按表2、表3规定。
